دستگاه سپراتور ال سی دی موبایل (جداساز شیشه)
دستگاه سپراتور با داشتن سطحی ۷ تا ۱۲ اینچی که داخل آن المنت با کنترل گرمای معین تعبیه شده اقدام به گرم کردن ال سی دی می کند. موتور وکیوم با سوراخهای تعبیه شده روی همان سطوح ساکشن کرده و ال سی دی به سطح گرم می چسبد.
معرفی دستگاه سپراتور ال سی دی
هم اکنون می توانید معرفی دستگاه سپراتور ال سی دی شاپ را به صورت مختصر در ویدیو چند دقیقه ای مشاهده نمایید.
دستگاه سپراتور برای تعمیر گلس و ال سی دی گوشی موبایل
صفحه نمایش گوشی موبایل از چند لایه مختلف تشکیل شده است. زمانی که گلس آسیب می بیند برای جداسازی آن از ال سی دی موبایل از دستگاه سپراتور استفاده می گردد.با توجه به اینکه صفحه نمایش های لمسی بزرگ در موبایل های جدید به کار رفته است، احتمال اینکه در هنگام تعمیر گلس توسط تعمیرکار ال سی دی گوشی آسیب ببیند بالا می رود.
شرکت ال سی دی شاپ برای رفع این مشکل از دستگاهی به نام سپراتور که وظیفه ی جداسازی گلس از ال سی دی را دارد استفاده می کند. این شرکت علاوه بر تعمیرات موبایل دستگاه های تعمیر گلس گوشی را تولید می نماید. در این مطلب می خواهیم با دستگاه سپراتور که برای تعمیر گلس و ال سی دی گوشی موبایل هست آشنا شویم.
دستگاه جداکننده گلس یا سپراتور چیست؟
دستگاه سپراتور کاربرد زیادی در تعمیر گلس و ال سی دی گوشی موبایل دارد و از دو بخش سیستم گرمایش و پمپ مکش تشکیل شده است. حرارتی که توسط سیستم گرمایشی دستگاه جداکننده گلس تولید می شود وظیفه ی جدا کردن درب پشت گوشی و صفحه نمایش از شاسی و… را دارد.
با استفاده از این مزیت ریسک آسیب به ال سی دی تا حد زیادی کاهش میابد. بدون استفاده از این دستگاه تعویض و تعمیر گلس و ال سی دی موبایل ممکن نیست. با توجه به نکات گفته شده سپراتور یکی از مهم ترین دستگاه ها برای تعمیرات موبایل هست.
بخش های تشکیل دهنده دستگاه سپراتور
1- صفحه ی گرمایش
صفحه گرمایش سپراتور مهمترین قسمت این دستگاه هست که توسط المنت هایی که در قسمت میانی صفحه قرار دارد گرم می شود.
2-پمپ مکش( نگهدارنده ی قطعات)
نگهدارنده قطعات بر دو نوع گیره مکانیکی و پمپ مکنده هست.
3-گیرنده مکانیکی
دستگاه های سپراتور که توسط شرکت های دیگر ساخته می شد دارنده ی گیرنده های مکانیکی قطعات بودند. در این نوع دستگاه ها تمام تنظیمات به صورت دستی صورت می گرفت.
این عمل برای ساکن نگه داشتن قطعه و جلوگیری از جابجایی آن به صورت دستی و با چرخاندن پیچ های موجود در گیره ها انجام می گرفت.
4-پمپ مکنده
در دستگاه های نوین و همچنین دستگاهی که توسط ال سی دی شاپ تولید میگردد، پمپ مکنده بادی در بدنه سپراتور به کا رفته است. با به کارگیری دکمه ی جداگانه که در جلوی دستگاه سپراتور طراحی شده است این پمپ فعال میگردد.
میزان شدت مکش قابل تنظیم نیست و این میزان می تواند در هر دستگاه متفاوت باشد.
پمپ های مکش توسط لوله هایی به صفحه ی گرمایش وصل می گردند و هوا از رونه هایی که در صفحه وجود دارد جریان پیدا میکند. در این حالت زمانی که تاچ با این روزنه ها برخورد می کند به صفحه ی گرمایش می چسبد و در زمان تعمیر و تعویض گلس در یک جا ثابت می ماند.
در این هنگام می توانید با استفاده از نخ تعویض گلس، آن را از ال سی دی جدا کنید.در دستگاه های سپراتور 7 اینچی یک موتور وجود دارد و در سپراتور های 14 اینچی برای مکش دو موتور استفاده شده است.
5-صفحه گرمایش دستگاه سپراتور
صفحه گرمایشی که در سپراتور به کار رفته است یکی از اجزای بسیار مهم و کاربردی آن هست. گرمای این صفحه ها به وسیله ی المنت هایی که در بخش میانی وجود دارد تولید می شود.
فلزی که در صفحه ی گرمایش سپراتور به کار رفته است از جنس آلیاژ هست. این آلیاژ خاص هست و گرما را در مدت زمان خیلی بیشتری حفظ می کند.
آلیاژ به کار رفته معمولا از جنس برنج و آلومینیوم است و زمانی که از آلومینیوم ضخیم و سنگین تری استفاده می شود کارایی و کیفیت دستگاه بالا می رود. در دستگاه های تولید شرکت ال سی دی شاپ از آلومینیوم مرغوب و سنگینی استفاده شده است.
دمایی که در دستگاه سپراتور تولید می شود یکی از ارکان مهم آن هست. دمای تولید شده در دستگاه 50 درجه و بیشترین دمای خروجی حدود 220 درجه سانتیگراد هست.
نکات مهم برای خرید دستگاه سپراتور
1- اندازه ی صفحه ی گرمایشی(حرارتی)
2-جنس صفحه ی گرمایشی
3- توان و پتانسیل مصرفی دستگاه
4- گرمای تولید شده و یکنواختی آن در صفحه ی گرمایشی
5- مدت زمان تولید گرما و رسیدن به دمای خروجی
6- زمان سر شدن صفحه ی حرارتی
7- اندازه ی دمای مورد نیاز
8- قدرت پمپ
مزایای دستگاه سپراتور تولید شرکت ال سی دی شاپ
ال سی دی شاپ به عنوان اولین و تنها شرکتی که دستگاه های تعمیر ال سی دی موبایل را در ایران تولید می کند شناخته شده است. دستگاه تعویض گلس که این شرکت تولید می کند به شرح زیر است.
- سپراتور
- فلت زن
- بابل کلینر
- کلین روم
- لمینیتور
همه ی این دستگاه ها دارای گارانتی 3 ساله طلایی و نقره ای بوده و همراه با آموزش کامل و رایگان می باشند. همچنین همه ی آن ها از بهترین متریال ها ساخته می شوند که در ادامه به آنها می پردازیم.
دستگاه سپراتور ال سی دی شاپ دارای سطح بین ۷ تا ۱۲ اینچ هست. در آن از المنت های صنعتی استفاده شده است که قابلیت تنظیم گرما را دارد. همچنین به دلیل به کارگیری آلومینیوم های ضخیم و مرغوب وزن بالایی را دارد که کار جداسازی ال سی دارا آسان تر می کند.
1- پمپ مکنده
یکی دیگر از مزایای این دستگاه که ساخت شرکت ال سی دی شاپ هست پمپ مکنده ی آن است. این پمپ مکنده باعث می شود که در زمان تعویض و تعمیر گلس گوشی ال سی دی به دستگاه بچسبد و گلس در جای خود ثابت بماند که باعث آسانتر شدن مراحل کار گردد. میزان مکش سپراتور ال سی دی شاپ قابل تنظیم می باشد. این یکی از مزیت های مهم آن به حساب می آید که آن را از نسخه های چینی موجود در بازار متمایز می کند.
2- رله جامد SSR
به جای بهره گیری از سیم پیچ و تیغ از رله جامد استفاده میگردد که یک سوئیچ الکترونیکی می باشد. در دستگاه سپراتور ساخت و تولید شرکت ال سی دی شاپ کنترل حرارت و سوئیچ آن وظیفه ی رله ی جامد می باشد که دقت عملکرد را به شدت افزایش می دهد.
رله جامد SSR چیست؟
رله حالت جامد یک سوئیچ الکترونیکی هست که وظیفه ی سوئیچ کردن بارهای AC و DC را در خروجی خود با ولتاژ پایین و یک سیگنال در ورودی را دارا هست. در واقع در این رله ها المان های الکترونیکی جایگزین کنتاکت هایی مانند سیم پیچ و … شده اند. حال میخواهیم به مزایا و معایب رله های جامد بپردازیم.
مزایا رله جامد SSR
1- مدت زمان سوییچ شدن بسیار بالا هست.
2-از المان های فیزیکی استفاده نشده است.
3- مشکلاتی مانند جرقه زدن و خال زدن را در کنتاکت ها ندارد.
4- نویز بسیار کمتری را تولید میکند.
5- صدای کمتری در هنگام کار دارد.
معایب رله SSR
1-نسبت به رله های مکانیکی ساختار پیچیده ایی دارد.
2-افت ولتاژ در خروجی یکی از معایب آن می باشد.
3-هنگام خاموش بودن جریان نشستی دارند.

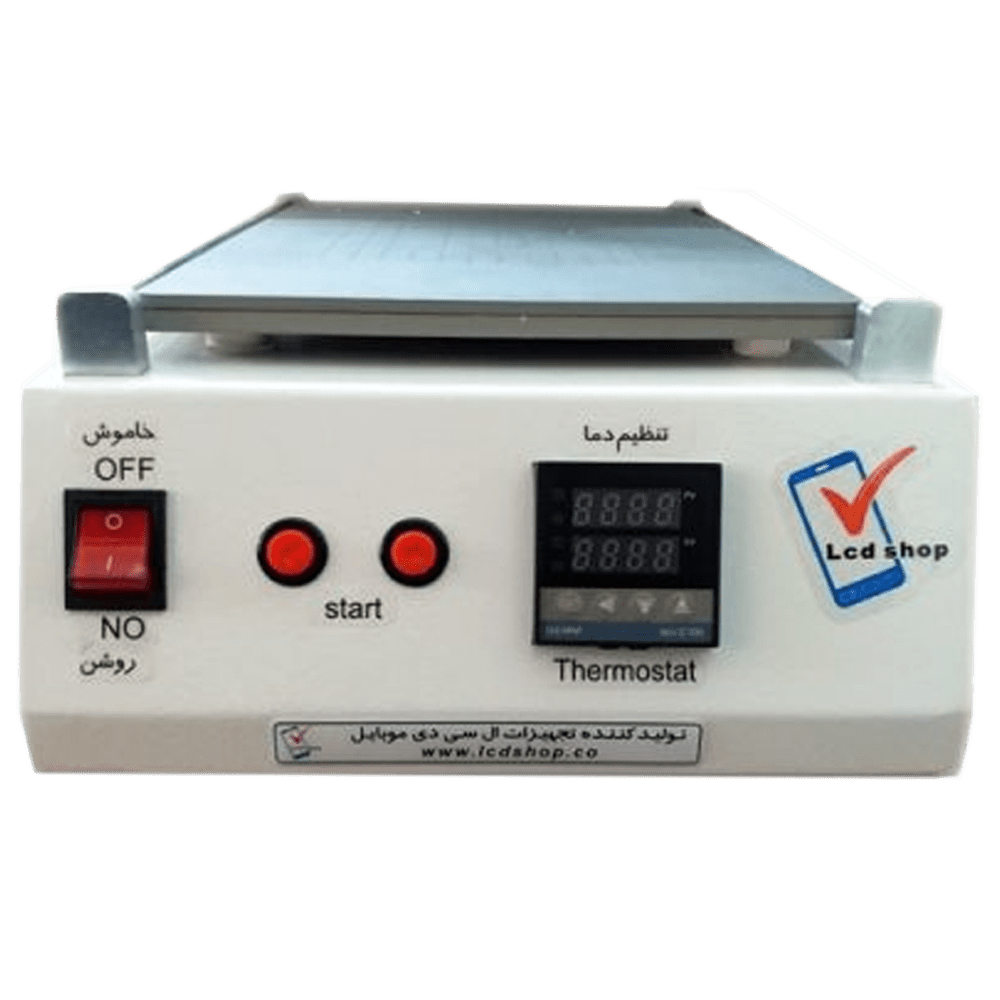

دستگاه سپراتور 7 اینچ
-
دارای پمپ داخلی
-
سیستم دما قابل رویت و قابل تنظیم
-
صفحه مکش تا 7 اینچ
-
سیستم پنوماتیک برند(Airtac) اصلی و انحصاری(Lcdshop)
-
سیستم دما و سیستم مکش داخلی
-
ارتفاع(10cm),عرض(28/5cm),طول(16/5cm)
دستگاه سپراتور 14 اینچ (پمپ داخلی)
-
دارای پمپ داخلی
-
سیستم دما قابل رویت و قابل تنظیم
-
صفحه مکش تا 14اینچ
-
سیستم پنوماتیک برند(Airtac) اصلی و انحصاری(Lcdshop)
-
سیستم دما و سیستم مکش داخلی
-
ارتفاع(10cm),عرض(38cm),طول(20/5cm)
سپراتور 14 اینچ (پمپ خارجی)
-
دارای پمپ داخلی
-
سیستم دما قابل رویت و قابل تنظیم
-
صفحه مکش تا 14اینچ
-
سیستم پنوماتیک برند(Airtac) اصلی و انحصاری(Lcdshop)
-
سیستم دما و سیستم مکش کاملا مجزا
-
ارتفاع(10cm),عرض(38cm),طول(20/5cm)
