دستگاه فلت زن ال سی دی گوشی موبایل یکی از پرکاربردترین دستگاه های تعمیر ال سی دی می باشد. این دستگاه با کارایی بالا در شرکت ارتباط گستر یسنا تولید و به بازار عرضه شده است.

فلت چیست؟

فلت، مداری از سیم های رابط مسطح و باریکی است که باعث انتقال تصویر از برد دستگاه به صفحه نمایش می شود.با قطع یا خرابی این سیم ها، تصویر بر روی ال سی دی نمایش داده نخواهد شد. عوامل گوناگونی مانند ضربه، سوختگی، رطوبت و آسیب دیدگی می تواند باعث خرابی فلت و قطع شدن آن بشود. فلت تاثیر بسزایی در کیفیت تصویر دارد. فلت زن اینکار را برای شما انجام میدهد

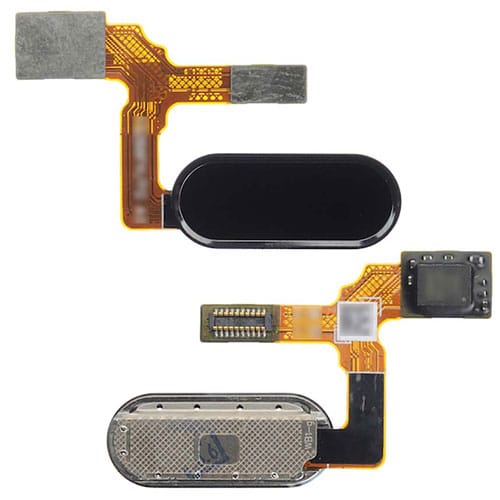

انواع فلت گوشی موبایل



انواع مدل های فلت

به طور کلی دو نوع فلت وجود دارد. برخی از فلت ها در بالای ال سی دی موبایل و برخی دیگر در پایین آن قرار دارند که به برند و مدل گوشی موبایل یا تبلت وابسته می باشد. فلت زن هر دو نوع فلت را برای شما تعمیر می نماید

به طور کلی دو نوع فلت برای گوشی موبایل وجود دارد

1- فلت تصویر یا فلت ال سی دی که با اتصال به برد گوشی، وظیفه انتقال تصویر را ایجاد می نماید

2- فلت تاچ که با اتصال به برد گوشی موبایل و یا تبلت زمینه تاچ و لمس را در گوشی ایجاد می نماید

علائم خرابی فلت گوشی موبایل

  • پر پر زدن یا قطع شدن ناگهانی تصویر
  • عمل نکردن صحیح تاچ گوشی
  • سیاه شدن صفحه نمایش
  • وجود پرش در تصویر گوشی موبایل



معرفی دستگاه های فلت زن:

سه نوع دستگاه فلت زن در بازار تولید شده است. دستگاه فلت زن مخصوص تلویزیون یا بندینگ، دستگاه تعویض فلت پایه کوتاه و فلت زن مخصوص موبایل. دستگاه های فلت زن مخصوص تلویزیون دارای سایز بسیار بزرگی می باشد و با استفاده از حرارت و فشار هوا، تعویض نوار رابط بین برد و ال سی دی را انجام می دهد.

دستگاه فلت زن ساخت ال سی دی شاپ

یکی از پرفروش ترین محصولات شرکت ال سی دی شاپ دستگاه فلت زن می باشد که از کیفیت بالا و عملکرد بسیار ساده ای برخوردار است

مزایای دستگاه فلت زن ال سی دی شاپ

یکی از مزایای بسیار مهم دستگاه فلت زن ال سی دی شاپ، وجود مانیتورهای هوشمند صنعتی است. این مانیتورهای هوشمند شامل دو سنسور دما می باشند که در سایر دستگاه های تولید شده در بازار فقط یک سنسور وجود دارد. علاوه بر آن منوی دستگاه فلت زن ال سی دی شاپ فارسی می باشد که به نوبه خود یک مزیت رقابتی ویژه به حساب می آید

نحوه کار با دستگاه فلت زن ال سی دی شاپ

PLC نصب شده بر روی دستگاه فلت زن ال سی دی شاپ صنعتی بوده و دارای منوی فارسی می باشد. زمانی که دکمه استارت دستگاه را فشار می دهید، دمای تیغه تیتانیومی دستگاه تا دمای مطلوب 230-240 درجه سانتی گراد بالا می رود و سپس به صورت خودکار عمل پرس را با دقت و کیفیت بالا انجام می دهد تا به پایه های فلت آسیبی وارد نشود

در دستگاه های موجود در بازار به دلیل استفاده از PLC های غیر صنعتی و ابتدایی ، هنگام فشار دادن دکمه شروع، تیغه قبل از رسیدن به دمای مطلوب هم شروع به کار می نماید و در بسیاری از موارد باعث آسیب به فلت میشود.

قطعات استفاده شده در دستگاه فلت زن ال سی دی شاپ

دوربین های با کیفیت تعبیه شده

دوربین های با کیفیت تعبیه شده

  • دو سنسور دمای تعبیه شده در دستگاه فلت زن

تمامی دستگاه های فلت زن موجود در بازار دارای سیستم خنک کننده می باشند. بدین منظور از یک سنسور دما استفاده می شود. دستگاه فلت زن ال سی دی شاپ دارای دو سنسور دما می باشد که باعث یک مزیت رقابتی بسیار ویژه ای با سایر دستگاه های وارداتی می شود.

زمانی که دستگاه فلت زن ال سی دی شاپ روشن می شود، سنسور اول دمای اولیه را بررسی می نماید و پس از رسیدن به دمای مطلوب 230-240 درجه سانتی گراد، دستور حرکت تیغه تیتانیومی صادر می شود و سنسور دوم تعبیه شده در دستگاه، دمای مطلوب در زمان پرس فلت را بررسی می نماید.

پس از آن خنک کننده فعال می شود و باعث خنک شدن تیغه و چسب ACF استفاده شده در پرس فلت می شود و زمانی که دمای تیغه و چسب به حد مطلوب رسید، PLC صنعتی دستور بلند شدن تیغه را صادر می نماید.

در دستگاه های فلت زن وارداتی رایج در بازار پس از پرس فلت تیغه بلند می شود و سپس عمل خنک کنندگی آغاز می شود که به دلیل نبود فشار کافی، امکان جابجایی در پایه های فلت و در نتیجه خرابی فلت وجود دارد و عمر فلت را کاهش می دهد

تیغه تیتانیومی عریض دستگاه فلت زن ال سی دی شاپ

تیغه تیتانیومی عریض دستگاه فلت زن ال سی دی شاپ

  • تیغه تیتانیومی عریض فلت زن ال سی دی شاپ

یکی از بارزترین ویژگی های دستگاه فلت زن ال سی دی شاپ، استفاده از تیغه تیتانیومی عریض می باشد. طول این تیغه نسبت به نمونه های موجود در بازار بسیار عریض تر بوده و امکان تعویض فلت تا 5.5 سانتی متر را میدهد که نسبت به تیغه های 4.5 سانتی متری بازار حدود 1 سانتی متر بزرگتر می باشد.

چرا استفاده از دستگاه فلت زن ال سی شاپ توصیه می شود

چسب استفاده شده در فرایند تعمیر فلت ACF نام دارد. در درون چسب نواری ACF، ذرات بسیار ریز مس وجود دارد که با زدن چسب بر روی فلت و گرم شدن آن در اثر پرس بر روی فلت و فشار ناشی از تیغه،  چسب های اضافه از شیارهای فلت بیرون می زنند و ذرات باقی مانده بین دو سطح شیشه کربنی و فلت مسی به یکدیگر متصل می شوند. بدیهی است این امر باید بسیار دقیق و منظم انجام شود تا فشار و گرمای تیغه فلت زن هیچ صدمه ای به ال سی دی وارد نکند.

از این رو دستگاه فلت زن ال سی دی شاپ دارای پی ال سی هوشمندی می باشد که توسط مهندسین این شرکت برنامه ریزی و بومی سازی شده است که کنترل دمای تیغه و زمان پرس را با دقتی بسیار بالا انجام ‌دهد.

دستگاه فلت زن ال سی دی شاپ، مجهز به دو عدد رگلاتور کم بار پیستونی می باشد که فشار پرس را تنظیم می‌کند و کاربر با تنظیم یکی از آن رگلاتور ها می‌تواند فشار پرس دلخواه خود را تنظیم نماید که این تنظیمات جهت حفاظت از خورد شدگی ال سی دی هنگام پرس بسیار اهمیت دارد .

از نقاط قوت این دستگاه فلت زن ، تیغه ایرانی تیتانیومی انحصاری ساخته شده توسط این شرکت است که با داشتن طولی بلندتر از تیغه های چینی (4.5 سانتیمتر) به کاربر اجازه تعویض فلت ال سی دی تا ۵/۵ سانت را می‌دهد.

همچنین  به دلیل بومی سازی تیغه و شیشه های زیر فلت زن ال سی دی شاپ که طراحی و ساخت ال سی دی شاپ می باشد شامل گارانتی طلایی بوده که در مدل های چینی و وارداتی این قطعات شامل گارانتی نمی شود .

 از دیگر مزایای دستگاه فلت زن می‌توان به سیستم خنک سازی تیغه اشاره کرد که در نمونه وارداتی این دستگاه سیستم خنک کردن تیغه فقط تیغه را بعد از بالا آمدن آن خنک می کند اما در دستگاه  فلت زن این شرکت کاربر می‌تواند دمای خنک شدن را انتخاب کرده و دستگاه بعد از خنک کردن هم زمان فلت و تیغه اقدام به بالا آمدن ‌ کند ، که این امر باعث  می شود، فلت و شیشه هنگام جدا شدن تیغه از سطح مورد نظر خنک بوده و باعث جدا شدن فلت از شیشه نشود.

بی شک ساخت این دستگاه فلت زن ال سی دی شاپ با استانداردهای روز بوده و کلیه لوازم مصرفی در این ماشین افزار دارای کیفیت بسیار بالا ‌هستند و این امر سبب می‌شود کاربران به سهولت با این ماشین افزار، تعمیرات انجام دهند.

گارانتی طلایی و نقره ای دستگاه های تولیدی ال سی دی شاپ

تمامی دستگاه های تولیدی شرکت ال سی دی شاپ نظیر فلت زن، گلس زن، حباب گیر، کلین روم و سپراتور دارای گارانتی طلایی 3 ساله بوده و آموزش نحوه کارکرد دستگاه ها در کارگاه های آموزشی شرکت ال سی دی شاپ به صورت کامل صورت می پذیرد.

یکی از ویژگی های بسیار کاربردی و مهم شرکت ال سی دی شاپ، امکان استفاده از قطعات دستگاه فلت زن ال سی دی شاپ در دستگاه های وارداتی و چینی می باشد. در صورت بروز مشکل در دستگاه های فلت زن وارداتی می توانید با مراجعه به شرکت ال سی دی شاپ، بسیاری از قطعات معیوب دستگاه خود نظیر PLC، تیغه و … را تعویض نمایید.



مشخصات فنی دستگاه فلت زن ال سی دی شاپ

1: دارای PLC دیجیتال 7 اینچ

2:دارای مانیتور 12 اینچ

3: دارای 4 دوربین با کیفیت

4:لنز قابل تنظیم

5: تیغه 5/5 و 7/5 سانتی متر

6:جنس تیغه تیتانیوم

7: جک و قطعات پنوماتیک برند Airtac اصلی و انحصاری Lcdshop

8: قابلیت ذخیره برنامه برای پرس

9: قابلیت تنظیم نور برای دوربین ها

10؛سیستم تنظیم فشار درجه دیجیتال

ارتفاع 90cm ,عرض 47/5cm و طول 33cm
